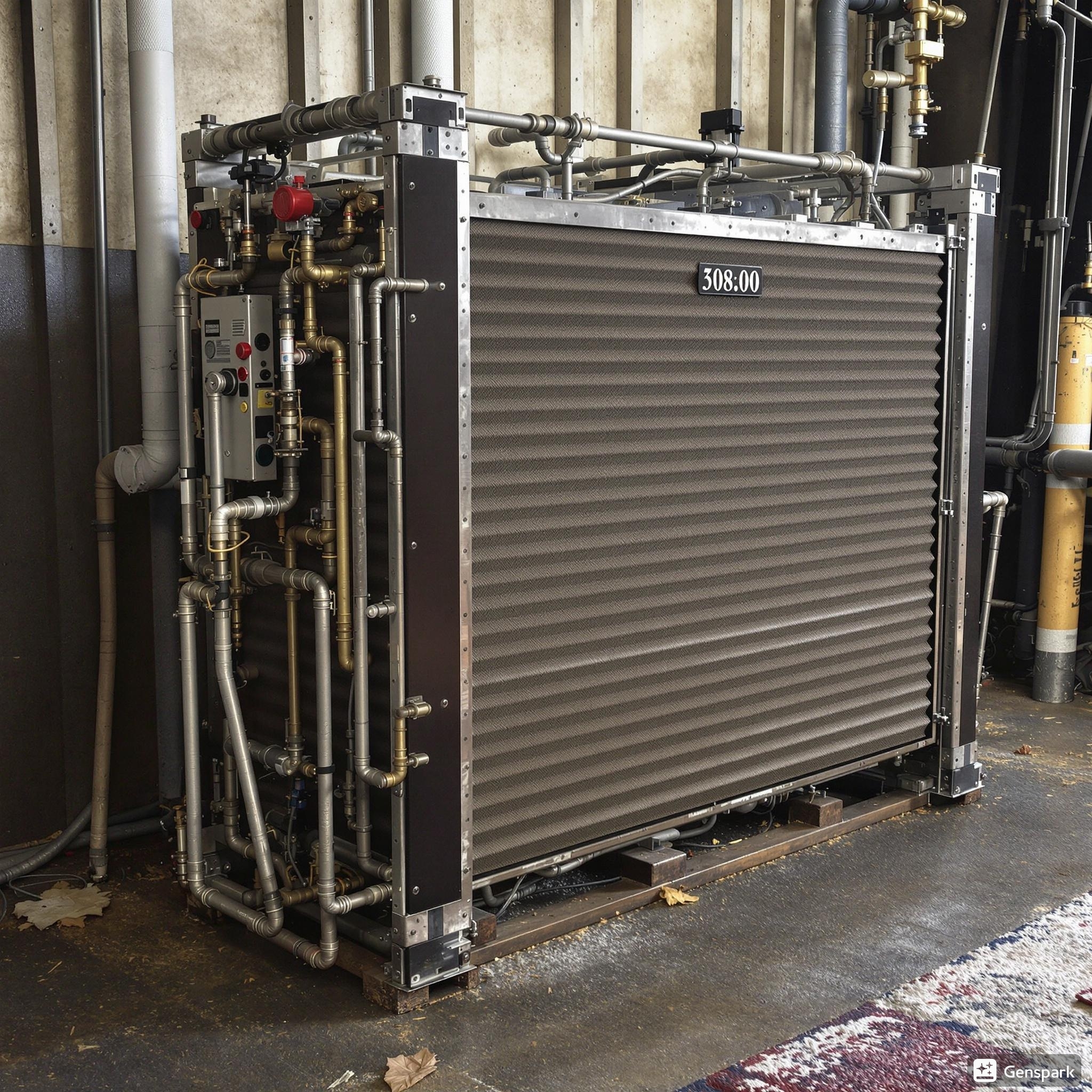

냉동기의 응축기는 무엇일까?





- 응축기는 냉동 사이클에서 압축기 다음 단계에 위치하며, 냉매가 열을 방출하여 액체로 변하는 중요한 역할을 합니다.





응축기의 역할



• 냉매 응축: 압축기에서 고온 고압의 기체 상태로 압축된 냉매가 응축기에서 열을 외부로 방출하며 액체 상태로 변합니다.
• 열 방출: 냉매가 증발기에서 흡수한 열과 압축 과정에서 발생한 열을 외부의 공기나 물 등으로 방출합니다.
• 고압 유지: 냉매가 액체 상태로 변하면서도 고압 상태를 유지하도록 하여 팽창 밸브를 통해 압력이 낮아지는 과정을 원활하게 합니다.



응축기의 작동 원리



응축기는 냉매와 외부 냉각 매체(공기, 물 등) 간의 열 교환을 통해 작동합니다. 고온 고압의 기체 냉매가 응축기 내부를 통과하면서 외부 냉각 매체에 열을 전달하고, 이 과정에서 냉매는 온도가 낮아지면서 액체로 응축됩니다.



응축기의 종류

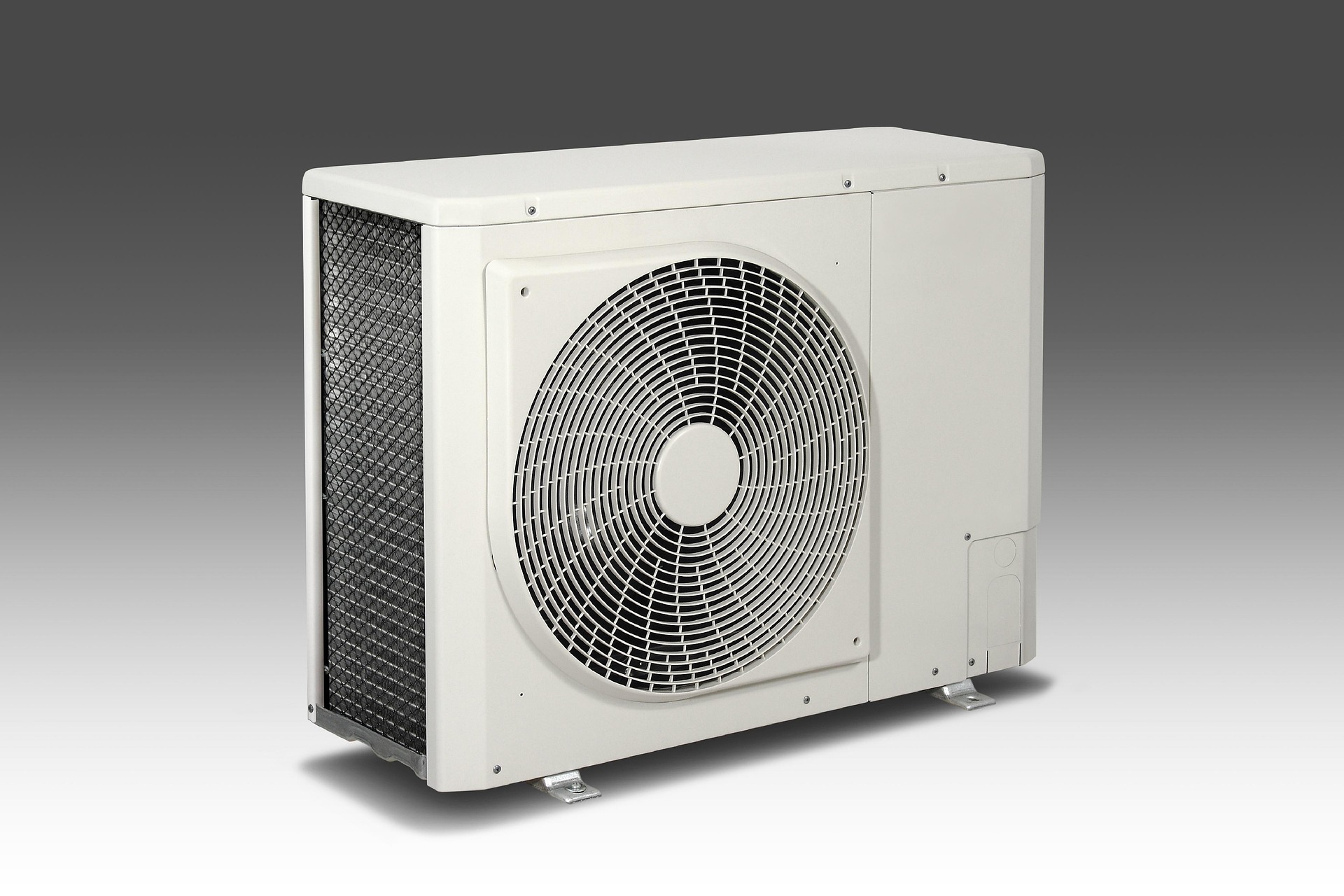

• 공랭식 응축기 (Air-cooled Condenser): 공기를 냉각 매체로 사용하는 응축기입니다. 핀과 튜브로 구성되어 있으며, 팬을 이용하여 공기를 강제로 통과시켜 냉매의 열을 방출합니다. 가정용 에어컨, 소형 냉장고 등에 주로 사용됩니다.
• 수랭식 응축기 (Water-cooled Condenser): 물을 냉각 매체로 사용하는 응축기입니다. 쉘 앤 튜브(Shell and Tube) 방식, 이중관 방식 등 다양한 형태가 있으며, 냉각수를 순환시켜 냉매의 열을 흡수합니다. 대형 냉동 시스템, 산업용 냉각 설비 등에 주로 사용됩니다.
• 증발식 응축기 (Evaporative Condenser): 물의 증발 잠열을 이용하여 냉각하는 방식입니다. 물을 분무하여 공기와 함께 냉매 코일 위로 통과시키면 물이 증발하면서 냉매의 열을 흡수합니다. 대형 냉동 시스템에 사용되며, 수랭식과 공랭식의 장점을 결합한 형태입니다.

응축기 선택 시 고려 사항



냉동 시스템에 적합한 응축기를 선택하기 위해서는 다음과 같은 사항을 고려해야 합니다.

• 냉동 용량: 필요한 냉각 능력에 따라 적절한 크기의 응축기를 선택해야 합니다.
• 냉각 매체: 사용 가능한 냉각 매체(공기, 물 등)와 환경 조건을 고려하여 적합한 방식을 선택해야 합니다.
• 효율: 에너지 효율이 높은 응축기를 선택하여 운영 비용을 절감할 수 있습니다.
• 설치 공간 및 환경: 설치 공간 및 주변 환경 조건을 고려하여 적절한 형태의 응축기를 선택해야 합니다.
• 유지 보수: 유지 보수가 용이한 응축기를 선택하여 관리 비용을 줄일 수 있습니다.
