냉동기 콤프의 종류와 기능(1)



 -  압축기 (콤프레셔)

압축기는 냉동 시스템의 핵심 부품으로, '심장'과 같은 역할을 합니다. 냉매를 압축하여 냉동 사이클이 원활하게 작동하도록 하는 중요한 기능을 수행합니다. 압축 방식과 밀폐 구조에 따라 다양한 종류가 있으며, 냉동 시스템의 용도와 특성에 맞는 압축기를 선택하는 것이 중요합니다. 일반적으로 피스톤, 스크롤, 로터리 등의 기계적 부품을 사용하여 냉매의 부피를 줄이고 압력을 높이는 방식으로 작동합니다.





- 압축 방식에 따른 분류

• 왕복동식 압축기 (Reciprocating Compressor): 피스톤의 왕복 운동을 이용하여 냉매를 압축합니다. 구조가 비교적 간단하고 효율이 높아 소형 냉동 시스템에 많이 사용됩니다.
• 회전식 압축기 (Rotary Compressor): 회전하는 로터의 움직임을 이용하여 냉매를 압축합니다. 진동과 소음이 적고 효율이 높아 가정용 에어컨 등에 많이 사용됩니다.
• 스크류식 압축기 (Screw Compressor): 두 개의 스크류가 맞물려 회전하면서 냉매를 압축합니다. 대용량 냉동 시스템에 적합하며, 높은 효율과 안정성을 제공합니다.
• 터보식 압축기 (Turbo Compressor): 고속 회전하는 임펠러를 이용하여 냉매를 압축합니다. 대용량 냉동 시스템에 사용되며, 높은 효율과 대용량 처리에 적합합니다.

---

- 밀폐 구조에 따른 분류

• 밀폐형 (Hermetic): 압축기와 모터가 하나의 밀폐된 용기 안에 내장되어 있습니다. 누설의 위험이 적고 소형 냉동 시스템에 많이 사용됩니다.
• 반밀폐형 (Semi-hermetic): 압축기와 모터가 분리되어 있지만, 하나의 케이싱 안에 조립되어 있습니다. 유지 보수가 용이하고 중대형 냉동 시스템에 사용됩니다.
• 개방형 (Open type): 압축기와 모터가 완전히 분리되어 있습니다. 대형 냉동 시스템에 사용되며, 다양한 구동 방식(전기 모터, 엔진 등)을 사용할 수 있습니다.

---

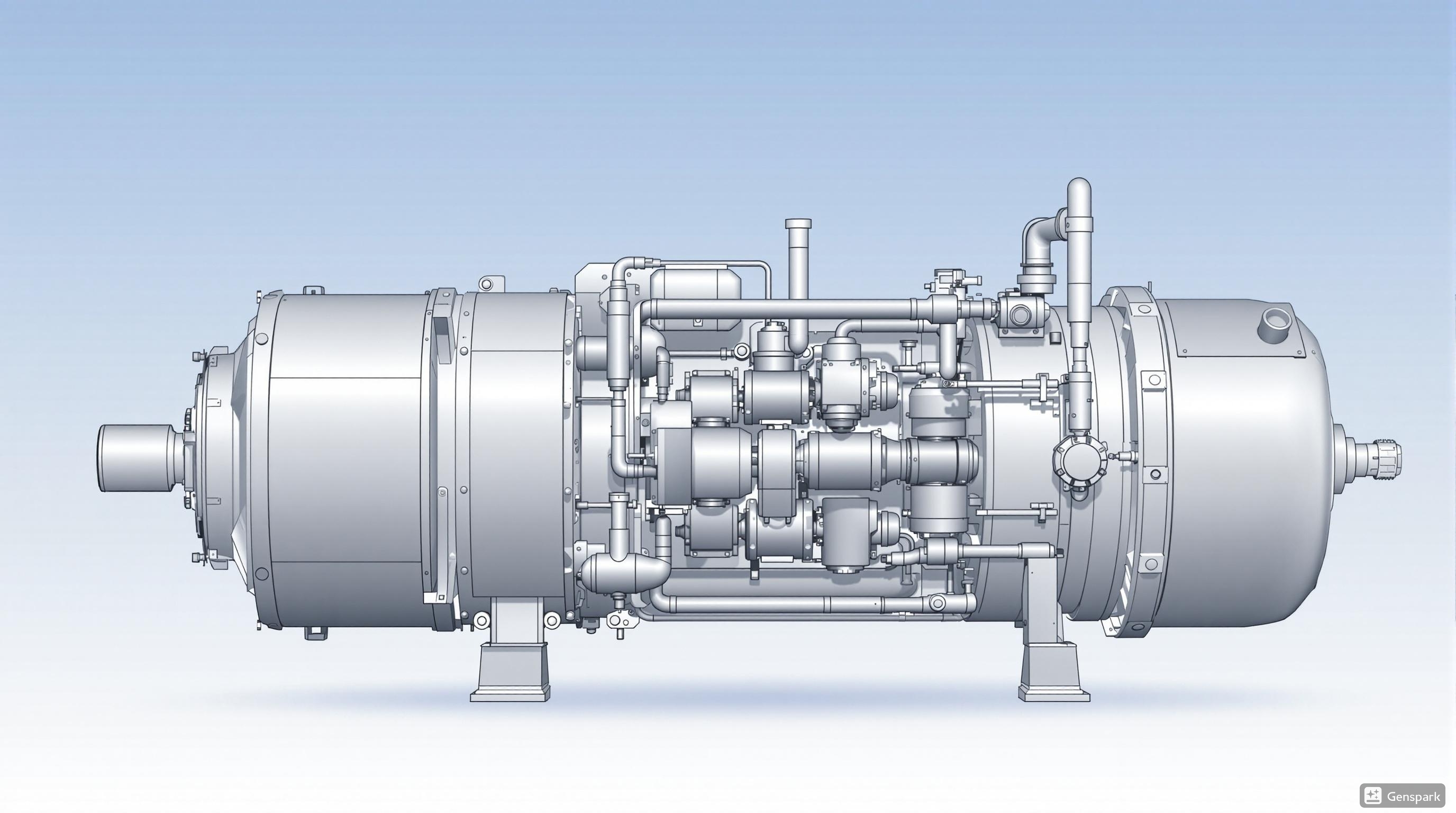

실제 압축기의 이미지와 다릅니다.

- 압축기의 종류

1. 왕복동식 압축기 (Reciprocating Compressor)

구조 및 원리: 실린더 내에서 피스톤이 왕복 운동을 하여 냉매 가스를 압축합니다.
특징:
구조가 비교적 단순하며 유지보수가 용이합니다.
소형부터 대형까지 다양한 용량에 적용 가능합니다.
진동과 소음이 상대적으로 크며, 효율은 중간 정도입니다.

2. 회전식 압축기 (Rotary Compressor)

구조 및 원리: 로터가 실린더 내에서 회전하면서 냉매를 압축합니다.
특징:
구조가 간단하고 소형화가 가능합니다.
진동과 소음이 적으며, 주로 소형 시스템에 사용됩니다.
체적 효율이 높지만, 대형 시스템에는 부적합합니다.

3. 스크류 압축기 (Screw Compressor)

구조 및 원리: 암나사와 수나사 형태의 두 개의 로터가 맞물려 회전하면서 냉매를 압축합니다.
특징:
연속적인 압축이 가능하여 진동과 소음이 적습니다.
중대형 시스템에 적합하며, 효율이 높습니다.
구조가 복잡하여 초기 비용이 높을 수 있습니다.

4. 스크롤 압축기 (Scroll Compressor)

구조 및 원리: 고정된 스크롤과 회전하는 스크롤이 맞물려 냉매를 압축합니다.
특징:
구조가 단순하고 부품 수가 적어 신뢰성이 높습니다.
진동과 소음이 매우 적으며, 효율이 높습니다.
주로 중소형 시스템에 사용됩니다.

5. 원심식 압축기 (Centrifugal Compressor)

구조 및 원리: 고속 회전하는 임펠러의 원심력을 이용하여 냉매를 압축합니다.
특징:
대형 시스템에 적합하며, 대용량 처리가 가능합니다.
효율이 높고 유지보수가 비교적 용이합니다.
초기 설치 비용이 높을 수 있습니다.
